Re: longeron et bas de caisse caravelle

Message  johann le Ven 8 Sep - 11:24

la partie avant étant terminée, je commence à tourner autour de l'arrière
là aussi elle a été tapée, rien de redressé juste du mastic pour redonner la forme, enfin si on veut, de plus la malle arrière déborde car tout le cul est enfoncé..... quant à la joue d'aile au niveau du passage de roue elle est carrément repliée dessus

solution le vérinage, pas besoin d'enlever le mastic il va voler tout seul!!!!


avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Ven 8 Sep - 11:25

ça pousse très très fort, mais il faut ça pour vaincre la compression du choc tendre au delà de la limite élastique recréée

le pare choc est désaccouplé de l'aile qd même, en fait de part le démontage de la cloison anti projection, il l'est naturellement

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Ven 8 Sep - 11:28

il ne reste que les traces de rouille sur les ex-pliures

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Ven 8 Sep - 11:29

un dernier coup de pince pour que la joue d'aile soit bien verticale

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Ven 8 Sep - 11:35

la malle est maintenant quasiment alignée avec la jupe arrière du côté chauffeur le choc ayant été de ce côté!

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Ven 8 Sep - 11:36

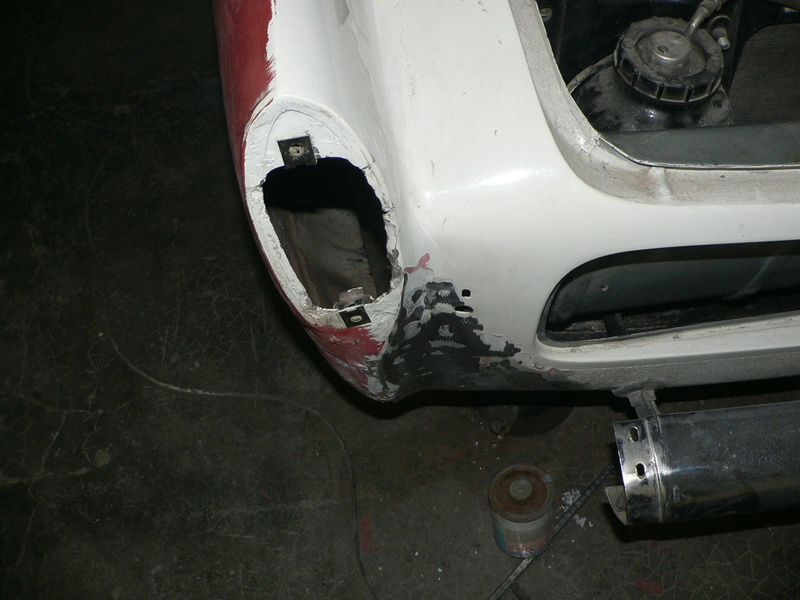

quant au mastic j'avais bien dit qu'il allait s'envoler....



laissant entrevoir quelques heures de remise en état... il manque même de la tôle!!!
avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  juju30 le Dim 10 Sep - 19:18

Non di diou.... Faut un sacré matos pour faire ça... ET des doigts de fées, mais ça tu les as... Very Happy
avatar
juju30

Messages : 622
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:26

donc vu de dessus la baguette a été recintrée pour épouser la forme bcp trop arrondie bedonnante de la partie arrière de l'aile,  comparativement à l'autre côté qui n'a pas été choqué, il est impossible d'intervertir les baguettes

la référence étant donc la baguette côté passager, dans un premier tps essayer de recintrer la baguette à la forme de l'aile passager

cette opération réalisée me permet de cerner encore plus précisément les zones déformées avec encore en place le mastic, et ce n'est pas folichon déjà!!!!!!

donc on va enlever et je n'aurai pas imaginé qu'il y en ait aussi loin (donc le choc était important) de plus l'aile est devenue de la guimauve, complètement distendue....

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:31

je ne sais si vous êtes capable de juger de l'épaisseur mais on est parfois à plus de 1cm!!!!!!

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:35

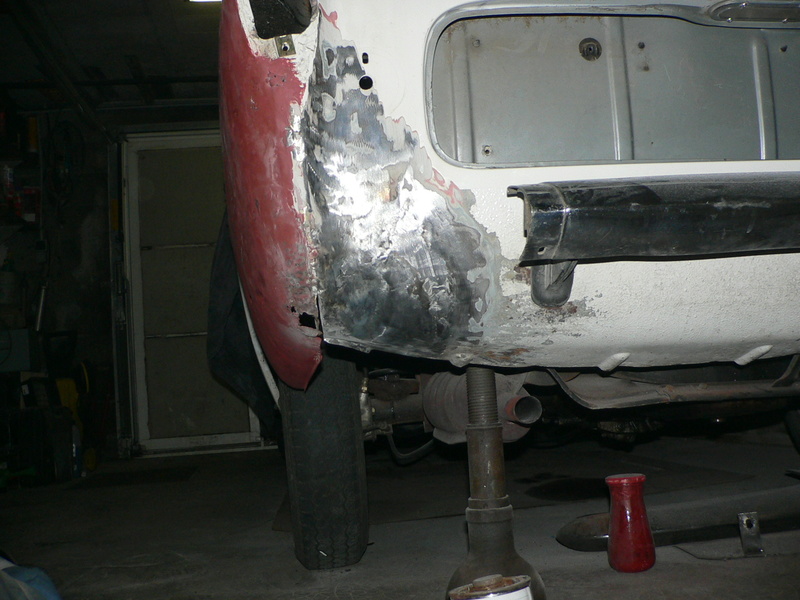

encore et encore

donc toutes ces zones étaient du mastic ce qui ne peut ressortir à l'image ce sont les plis dû au chocs, et le gonflement de l'aile à la verticale du choc puis une zone de creux vers l'avant et à nouveau une zone de gonflement et un énorme creux sur la moulure encore, au niveau de la portière, les plis sont très rapprochés ds l'angle suivant une diagonale de l’extrémité du pare choc en remontant vers le feu

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:37

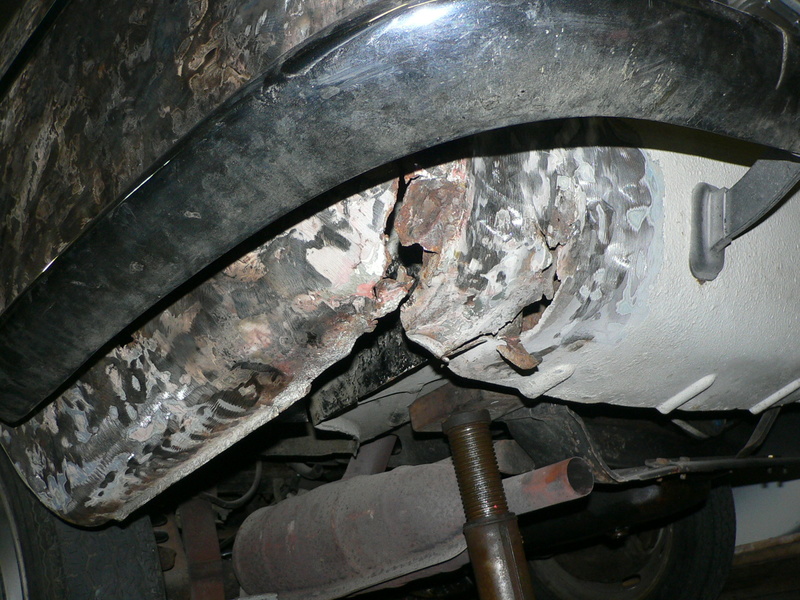

je tente de repousser les plis, avec la pince hydraulique mais l'aile c'est arrachée en bas

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:39



il est donc inutile d'aller plus loin, on va passer au redressage par chauffe de retrait pour retendre la tôle...
avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:40

ça va chauffer!!!!

à ce moment là je réalise les dernières, pas voulu m'avancer si j'allais vers l'échec!

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:42

la remise en place régulière de la baguette reformée me permet de cibler les zones à réparer, un guide en somme

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:44

je suis déjà à 17 chauffes de retrait, ça fait 4 h non stop de redressage de martelage de chauffes de positions acrobatiques.... je suis hs mal aux cervicales je fais une pause! même si le résultat me rassure, j'ai vraiment cru devoir changer la partie arrière de l'aile!
avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:45

tout s'améliore doucement après une "bonne nuit".....

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:46

les zones sont de moins en moins creuse de moins en moins haute, sa lisse tranquillement....

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Jeu 14 Sep - 21:49

la vue n'est pas idendite des 2 côtés, l'aile étrangement doit être encore trop bombée sur la partie en dessous de la baguette bien qu'elle semble bien // au pare choc, de l'autre côté le pare choc semble plus proche de l'aile vers sa fixation donc pas vraiment //

sur les vôtres est-ce aussi ainsi? le pare choc plus proche de l'aile à sa fixation avec elle ou aile.... et plus éloigné vers les feux?

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  mecano81 le Jeu 14 Sep - 21:59

salut
Tu est sur la bonne voie ,tendre la tôle au chalumeau c'est la vieil école Idea brosse la partie à retendre il reste un peu de mastique cela peu fossé le retrais de la matière ,très jolie travail
avatar
mecano81

Messages : 277
Date d'inscription : 22/02/2014
Age : 55
Localisation : semalens tarn 81

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  mecano81 le Jeu 14 Sep - 22:04

mille excuse ,je ne peu t'aider, mon pare choc ce trouve sur l’étagère depuis quatre ans Very Happy Very Happy Very Happy
avatar
mecano81

Messages : 277
Date d'inscription : 22/02/2014
Age : 55
Localisation : semalens tarn 81

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Dim 17 Sep - 17:17

maintenant que le galbe de l'aile est proche de ce qu'il a été, je dois refaire ds un premier tps le bas de la jupe et la fin de la joue d'aile là où il y a le joint, qui sera remplacé par du mastic de collage



Dernière édition par johann le Dim 17 Sep - 20:03, édité 1 fois
avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Dim 17 Sep - 17:18

classique méthode.... on enlève ce qui est pourri et on refabrique du neuf ou presque!

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Dim 17 Sep - 17:19

présentation de la pièce de remplacement... pas mal, qqs ajustements mineurs éventuellement encore....



avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Dim 17 Sep - 17:20

puis soudure et meulage des cordons.... et redressage!






pas mal je suis content de moi Very Happy
le galbe est le bon dans les 2 sens, ainsi que ds le prolongement sous le feu côté joue d'aile
avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: longeron et bas de caisse caravelle

Message  johann le Lun 18 Sep - 21:27

rustine sur le bas de l'aile aussi

avatar
johann

Messages : 1300
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
