Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Ven 22 Avr - 10:54

Un site intéressant plein d'infos :good: pour les resto

http://www.retro-meca.com/restaurations/Caravelle/caravelle.htm
avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mer 4 Mai - 8:02

Me suis attaqué aux sièges pour le sellier Sad













avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mer 4 Mai - 8:12

Y 'avait un gros trou. Ca avait du casser et soudure à l'arc, du coup troutrou



Ben rebouchage au Mig



et voilà



Restauration des bidules de coté





Là j'ai passé un produit de rénovation des chromes acheté à la bourse à Avignon. C'est superbe

avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mer 4 Mai - 19:17

Mes travaux d'aujourd'hui

Oh les bôôô triangles



Un sacré casse tête pour remettre dans l'ordre les petits bidules du triangle inf....

par contre je n'arrive pas à me rappeler où vont ces butées????



et les tirants



Et est ce qqu'un peut me dire par où entre le câble de compteur dans l'habitacle SVP Cool et le cheminement du câble de batterie entre le dessous avt et le bac.... on ne prend jamais assez de photos.... What a Face
avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  johann le Sam 14 Mai - 20:36

cherche sur mon post tableau de bord y'a tout ce qu'il faut

tu as encore bien avancé Wink
avatar
johann

Messages : 1299
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  benetfa le Dim 22 Mai - 20:46

oouuulllllaaaaa super la restauration, je commence a peine et je vois tes 26 pages!!!!

quel boulot...super.

Y a t'il y truc pour sauver des chromes qui sont 'piqué' (meme le pieces flans de siege sont piqués), ou alors il faut faire rechromer? ou bien maintenant il y a des peintures chrome...ca marche???

benoit

benetfa

Messages : 53
Date d'inscription : 06/10/2014
Age : 48
Localisation : belgique aywaille

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  johann le Dim 22 Mai - 21:16

le mieux est le décapage lustrage, et le dépôt de film d'argent + vernis
les peintures c'est moyen, mais il y en a une qd même qui marche passant du noir au chrome en pulvérisant de l'eau ou un truc du genre, j'ai vu ça sur le forum : http://kruzin.frenchboard.com/


Dernière édition par johann le Lun 23 Mai - 15:53, édité 1 fois
avatar
johann

Messages : 1299
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 23 Mai - 7:51

Merci benetfa. J'ai du retard sur le forum, faut que je mette à jour. Pour les chromes je vais passer un produit et ça ira bien comme ça pour l'instant. J'essaierai de le mettre en photo. Les pare chocs faut compter 1200€ pour rechromer et ça revient au bout de qq années. A mon avis autant mettre des refabrications en Inox. Je les ai vu ils sont super (un chouilla + jaune mais bon) et ça revient moins cher. Les poignées par ex, j'ai acheté des refab.....
avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 23 Mai - 20:53

Les travaux de ce dernier mois. On attaque la traverse AR









On démonte ce bordel



'ai nettoyé les tuyaux, recouverts d'une protection que j'ai coupée dans la longueur et collée avé de la colle éspré.. et j'ai changé le répartiteur. Et j'ai fini par remettre l'ancien après... Twisted Evil




avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 23 Mai - 21:19

Je me suis attaqué au pédalier


Changé les bagues:

Pour les enlever on prend un tube, une douille qui va bien



et pour mettre les neuves, un filet d'huile, on présente avec un maillet en bois, et on enfile le tout avec "une presse maison"



Evidement avant j'avais tout nettoyé, enlevé la graisse, démonté le purgeur etc et

un coup de barbouille et voilà




Bonne galère pour remettre le pédalier. Il faut tout positionner et mettre l'axe en dernier. Auparavant monter le MC sur son support, mettre le bitonio qui fixe la pédale au ressort et



j'ai du jeu entre les deux pédales

Bon j'ai enfin terminé ce satané pédalier What a Face
J'ai fabriqué une rondelle plus épaisse que j'ai mis en fin d'axe contre le renfort. Plus de jeu Twisted Evil

Par contre quelle galère. J'ai tout démonter. Mais comme il faut passer la tige du MC et que rien ne passe j'ai donc démonté le support MC.

Ensuite j'ai positionné et enfilé la tige du MC sur la pédale de frein
Fixer le support de MC sur la traverse
et ensuite enfilé l'axe, les rondelles, les pédales etc.....

2h ça m'a pris... GRRRRRRRRRRRRRRRR



Restauré la tuyauterie MC étrier D





Je n'arrive pas à mettre la main sur la tuyauterie MC avt G GRRRRRRRRRRRRRRRR
avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  johann le Lun 23 Mai - 21:26

c'est con!!! mais qd on démonte et ce depuis très lgtps pas tjrs facile de tout retrouver, en tous cas pour des tuyaux de freins ce n'est pas très grave car facile à refaire, au moins
avatar
johann

Messages : 1299
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 23 Mai - 21:37

Les triangles AVT. Rock & roll le truc

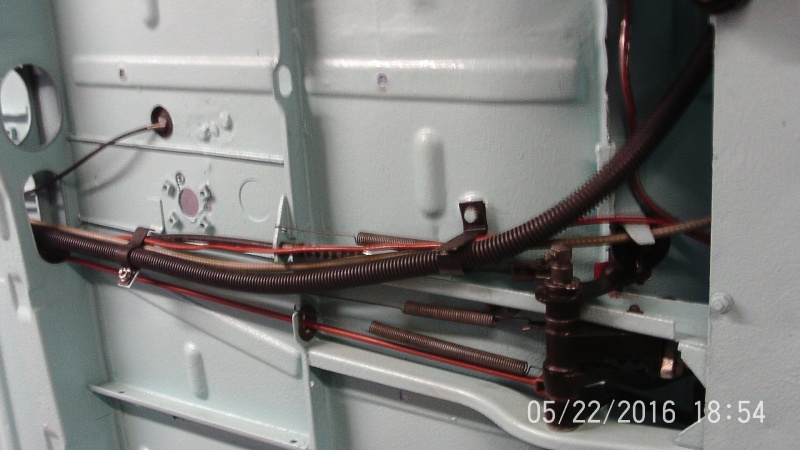

Positionnement des différents câbles sous la voiture. J'ai refabriqué les pattes de maintien car j'ai changé le câble de batterie et l'ai mis dans une gaine de protection donc diamètre plus grand. Le positionnement n'est pas définitif...






J'ai refait les supports de réservoir. Au passage j'ai cassé une vis du support central, donc perçage, mise en place d'un boulon etc...

avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 23 Mai - 21:41

Oui Yohan, je verrai ça

Et j'ai monté les pédales et starter etc...



Et oui mécano 81 les boulons sont d'origine et dépassent. On verra quand ça sera le moment de mettre la tapis...

avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 14 Juin - 19:32

J'ai du retard.... Alors j'ai fait:

La poignée d'ouverture de coffre



je l'ai peinte de la même couleur



Mais il parait que ça doit être de la couleur de la caisse... et merde.... Je vais peut être la laisser comme ça, c'est pas vilain...

mise en place du panier Roue de secours. Faut faire gaffe qu'il soit bien positionner au risque de se retrouver avec la trappe de travers. Voilà comment j'ai procédé:


Mise en place du crochet (qui n'est pas encore restauré) et assemblage du truc avec le bidule





Alignement de l'ensemble



Et soudage



J'ai restauré le crochet




avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 14 Juin - 19:44

J'ai pu enfin récupérer la tuyauterie MC, étrier G grâce un un éminent membre du Forum qui n'habite pas très loin de chez moi Very Happy :good:
Après lui avoir donné un petit coup de jeune je l'ai mis en place.... Belle galère pour le cheminement. Ca passe derrière une pédale, entre les pédales etc....
Je vais vous mettre en photo ce cheminement ça peut aider...

Départ du flexible de frein vers le bas de la voiture.



l passe derrière la pédale d'embrayage et repart entre les 2 pédales vers le MC. Il est tenu à la caisse par une agrafe.



et arrive au MC. Ca m'a pris 2 h.



Je me suis attaqué au frein à main. Démontage complet, passage à l'acide phosphatique de la flasque et boulons, 2 couches de peinture phosphatante et nettoyage du chrome avec le produit qui va bien.







Et là je vais m'arrêter je pars 10 jours en Teutonie.... Na! Twisted Evil Bière, concerts etc....
avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  johann le Mar 14 Juin - 21:29

chapeau tu tiens le bon bout l'ami!
avatar
johann

Messages : 1299
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mer 15 Juin - 6:11

Oui mais le bout du bout.... C'est encore loin.... Neutral
avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  johann le Ven 17 Juin - 9:49

ds la vie ce n'est pas le but qui compte mais le chemin pour y arriver...
avatar
johann

Messages : 1299
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Ven 15 Juil - 7:49

ça avance doucement, j'ai enfin terminé ma crémaillère Cool Flector renforçé de chez AVP. Il fait lui faire un trou au milieu pour laisser la place à la tête de vis













Et le sellier à commencé son œuvre Twisted Evil


avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  johann le Lun 1 Aoû - 21:21

tu n'as pas remis le skai pour associer les couleurs de la sellerie à la la teinte de la carrosserie
joli en tous cas
avatar
johann

Messages : 1299
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 2 Aoû - 21:23

Je change tous les skai. Je fais tissus bleu clair et ski bleu marine comme sur les florides... Oui je sais c'est une caravelle et c'est pas conforme.... M'en fout c'est ma mienne à moi.... Very Happy
avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  johann le Mar 2 Aoû - 21:33

moi aussi je m'en fou, tu fais ce que tu veux avec ton auto, et c'est bien normal, elle sera belle sois en sûr! Wink
avatar
johann

Messages : 1299
Date d'inscription : 13/07/2010
Age : 51
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Sam 27 Aoû - 8:59

Bon il est temps que je mette à jour le topic Smile . Je le faisait du boulot mais ce forum est bridé , je ne peux pas mettre de tofs à partir du blt et le soir.... pfffffff

Les travaux de l'été

J'ai décapé, repeint et mis en place les rails de sièges. Grosse galère pour les mettre en bonne position. Ils ne sont pas parallèles. Il a fallut que je les aligne avec l'armature de siège en position. Pour ce j'avais pris une armature d'un siège déjà restauré.. et bon sang ça n'allait pas!!! Question
et Idea les deux sièges ne sont pas identiques. Il y a un gauche et un droit faites gaffe si ça vous arrive. Je parle de l'armature que je vous montrerai plus bas... Et du coup c'est allé beaucoup mieux en mettant le bon siège à la bonne place Cool



Je me suis donc attaqué à la restau du siège gauche. Pourquoi? Parce que le sellier l'attends et je vais pas lui refiler un truc tout rouillé. Et pour ce siège là What a Face Purée elle a séjourné dans l'eau ou quoi??? Sad

Donc la fameuse armature décapée


la fixation du dossier complétement bouffée


alors que l'autre coté impec... Bon ben.... au taf..



Deux coups de scie pour repérer les emplacements avant de dessouder



et voilà la bête



confection du gabarit



traçage sur de la tôle 30/10ème



puis pliage avec ma plieuse de compet.. Very Happy






avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Sam 27 Aoû - 9:27

Premiers ajustages avec le modèle d'origine


Soudage d'un écrou et pointage sur l'armature




Ajustage définitif dur la caisse elle même et soudage définitif aux endroits marqués précédemment

Et voilà


J'ai mis en place les suspensions Avt commandés chez Oscaro pour moins cher que les fournisseurs habituels pour du record. Compression des ressorts


Et à l'aide de différentes sangles, serre joints etc le résultat. J'ai changé les caoutchoucs sur la partie inf du ressort


Les 2 cotés montés. Depuis j'ai inversé les pattes de fixation sous le triangle. Le coté long va vers l'extérieur


Et j'ai commencé le démontage des moyeux avt.





avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Sam 27 Aoû - 9:52

Après un bon bain d'électrolyse et grattage, mise à nue des pièces et peinture chromatante et tout le bazard...






Mise en place des cages de roulements en se servant des anciennes pour faire rentrer les nouvelles et changement des roulements









après avoir bourré tout ça de graisse



Et les 2 cotés

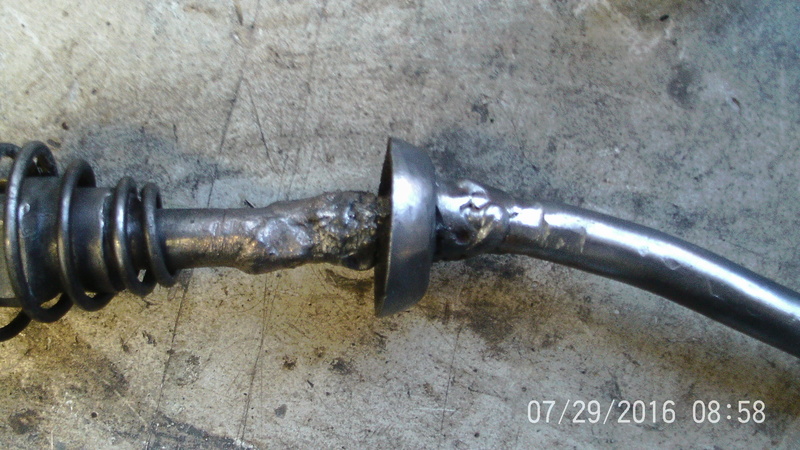

Je me suis lancé dans la réfection du levier de vitesse. Pas bô et je voudrais vos avis.
Je pense qu'il n'est pas d'origine ou alors il a beaucoup souffert. Il est soudé de partout



On poli tout ça, un coup de vernis transparent, décapage et peinturlurage de la coquille



et voilà Cool




avatar
juju30

Messages : 620
Date d'inscription : 18/12/2013
Age : 56
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration de la caravelle 1100S de juju

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 26 sur 29 Précédent  1 ... 14 ... 25, 26, 27, 28, 29  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
